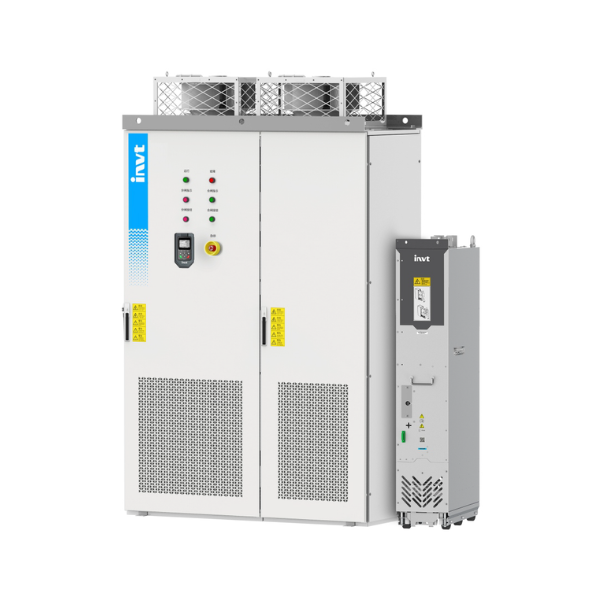

invt GD880-11-0170-4-B

GD880 — инженерный привод для самых требовательных задач промышленности

GD880 — это флагманская платформа инженерных частотных преобразователей компании INVT, созданная для непрерывных производств, где недопустим незапланированный простой. Это мультипривод с общей шиной постоянного тока и распределённой системой управления: выпрямитель, инвертор, тормозной модуль и модуль DC/DC собираются в единую масштабируемую систему под конкретный технологический процесс.Инженерный преобразователь частоты GD880 применяется там, где нужны высокая плотность мощности, максимальная защита системы и бесперебойная связь: портовые краны, металлургия, буровые установки, центрифуги, бумагоделательное производство, нефтехимия, испытательные стенды.

Ключевые преимущества

Высокая точность	Точность скорости ±0,01 %, точность момента ±3 %
Быстрый отклик	Отклик по моменту < 5 мс, шаг скорости < 15 мс
Диапазон мощности	400 В: 3,7–3200 кВт; 690 В: 55–5600 кВт
Модульность	Одиночный ПЧ, модули (рамная конструкция) и готовые шкафы
Двойное резервирование связи	Независимое питание 24 В, двухканальный шинный адаптер
Полная защита системы	Быстродействующие DC- и AC-предохранители, изоляция неисправного блока
Быстрый сервис	Оперативная замена запчастей за 30 минут, «чёрный ящик» неисправностей
Безопасность	Функция STO SIL3, сертификат CCS

Семейство продуктов GD880

Одиночный преобразователь частоты

• Одиночный модуль ЧРП
• Одиночный шкаф ПЧ: 2-квадрантный, 4-квадрантный рекуперативный, 4-квадрантный с активным фильтром

Мультипривод (общая шина постоянного тока)

• Выпрямитель (BLM), рекуперативный выпрямитель (SLM), активный выпрямитель (ALM)
• Инверторные модули
• 3-фазный тормозной модуль
• Модуль DC/DC
• Шкафы: выпрямителей, рекуперативных выпрямителей, активных выпрямителей, инверторов, тормозных модулей

Технические характеристики

Система управления

• Трёхчиповая архитектура DSP + FPGA + ARM: высокоскоростная и высокоточная обработка контуров управления и волнового управления
• Поддержка двигателей AM (асинхронный) и PMSM (синхронный с постоянными магнитами)
• Стандартные интерфейсы: Ethernet, RS485, 7 DI, 3× RO, 2× AI / 2× AO, 2 HDI / 2 HDO, STO, часы реального времени, SD-карта
• 3 интерфейса расширения в базовой комплектации, до 7 модулей расширения
• Платы расширения: PG (HTL/TTL инкрементальный энкодер, резольвер), I/O, связь Profinet IO / Profibus-DP / CANopen

Точность и динамика

• Точность скорости: ±0,01 % (замкнутый контур), 0,1 % номинальной скорости (разомкнутый контур)
• Точность момента: ±3 % номинального (VC), ±5 % (SVC)
• Отклик по моменту: < 5 мс (замкнутый контур), < 10 мс (разомкнутый)
• Выходная частота: 0–400 Гц (SVC/FVC)
• Удержание на нулевой скорости: до 160 % момента без обратной связи, до 200 % по замкнутому контуру

Перегрузочная способность

• Лёгкий режим: 110 % — 1 мин / 5 мин
• Тяжёлый режим: 150 % — 1 мин / 5 мин, 180 % — 10 с / 5 мин

Гармоники и энергоэффективность

• Активное выпрямление: THDI < 3 % (ниже требований IEEE519 и G5/4)
• Коэффициент мощности близок к 1
• Рекуперация энергии — возврат в сеть при торможении

Параллельное расширение

• До 6 модулей выпрямителей (до 5726 кВт)
• До 10 модулей инверторов (до 5600 кВт)

Совместимость с Siemens 6SE70 — плавная модернизация

GD880 спроектирован с учётом технического перевооружения систем на базе Siemens 6SE70. Коммуникация DP совместима с файлами GSD 6SE70, поддерживается свободное программирование и взаимодействие параметров — аппаратная и программная замена модуля 6SE70 выполняется без замены корпуса (габариты G, J, K, L). Это позволяет модернизировать существующую систему управления без переписывания программы ПЛК.

Надёжность и сервис

• Полный цикл испытаний: лаборатории компонентов, ЭМС, механической надёжности, безопасности, влияния окружающей среды, производительности привода
• Автоматизированное производство: функциональный тест PCBA, линия защитного покрытия, сварочные роботы, климатические камеры
• «Чёрный ящик» неисправностей: 512 записей по 10 каналам, 100 групп осциллограмм
• Классификация неисправностей с настраиваемой реакцией — от предупреждения до управляемой остановки
• Резервирование связи: при пропадании основного питания система не теряет связь с верхним уровнем
• Встроенная схема предзарядки — ввод в эксплуатацию одним включением

Простой ввод в эксплуатацию

• LCD-панель SOP-880 (IP54, монтаж на двери шкафа): интуитивный интерфейс, копирование параметров, обновление прошивки через Type-C
• ПО INVT Workshop для ПК: автоматический поиск соединения без смены IP, мастер отладки, 10-канальный онлайн-осциллограф, графическое свободное программирование
• Удалённый мониторинг через Ethernet — локально и через облако

Типовые области применения

Центрифуги · Металлургия (прокатные станы, цветная металлургия) · Портовые краны и AGV-терминалы · Бумагоделательные машины · Нефтехимия и переработка нефти · Бурение нефтяных скважин · Испытательные стенды двигателей · Производство сахара

Примеры применений:

• Буровые установки для Газпром (Россия), 2022 г. — 11 комплектов, по 5 двигателей 1200 кВт / 690 В
• Прокатный стан 650 000 т: GD880 заменил Siemens 6SE70 в главной трансмиссии (Profibus-DP)
• Бумагоделательная машина 650 м/мин: 2 мультиприводные системы с активными выпрямителями 2,4 МВт

---

Как купить

Получить консультацию или купить GD880 (мультипривод / инженерный преобразователь частоты):

• Телефон: +7 (499) 707-15-76
• E-mail: info@ruselkom.ru

 Инженеры Русэлком подберут конфигурацию под ваш двигатель, тип нагрузки и требуемую перегрузочную способность, рассчитают состав шкафа и помогут с плавной заменой существующих приводов.
