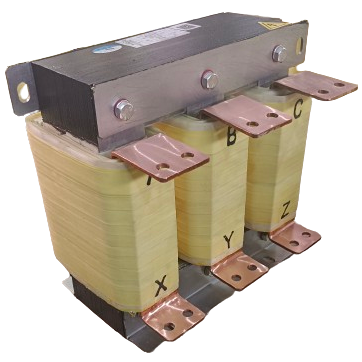

Входной реактор GDL-ACL0014-4CU. Входные реакторы (дроссели переменного тока)

6 796 руб.

Товар в наличии instock

(0)

Cделать заявку

instock Генеральный дистрибьютор INVT

instock Гарантия 2 года

instock Склады в Москве, Санкт-Петербурге, Новосибирске, Екатеринбурге, Ростове-на-Дону

Цена 6 796 руб. за 1 шт с НДС

В корзину Быстрый заказ Сравнение

Мощность, кВт	4
Напряжение, В	380
Ток Iном, А	14
Размеры (ШxВxГ), мм	120х125х80
Масса, кг	2,6
Артикул	11099-00087
Индуктивность, мкГн	1400
Материал	медь

Дроссель GDL-ACL включается в рассечку фаз A, B, C на входе выпрямителя преобразователя частоты (до диодного моста). Функция в схеме электропривода — токоограничение при коммутации, снижение гармонического состава сетевого тока и повышение коэффициента мощности. Относится к группе входных фильтров каталога GDL наряду с DC-дросселями GDL-DCL (звено постоянного тока) и пассивными фильтрами гармоник GDL-H.

Структура обозначения

Пример: GDL-ACL 1000-4 AL*

• GDL — серия;

• ACL — категория «входной дроссель»;

• 1000 — номинальный ток, А;

• -4 — напряжение 400/480 В (альтернатива: -6 — 690 В);

• AL — материал обмотки: алюминий (альтернатива: CU — медь);

• характеристика — падение напряжения (например, 2%, 4%).

Технические характеристики

Параметр	Значение
Номинальное напряжение	3Ф ~400/480 В, 3Ф ~690 В
Частота	50/60 Гц
Номинальный ток	5–1000 А
Падение напряжения (UD)	≥ 1.5%, доступны исполнения 2% и 4%
Материал обмотки	алюминий (AL) / медь (CU)
Стандарты	GB/T 1094.6-2011, GB/T 19212.1-2023
Соответствие	RoHS, CE
Тип охлаждения и монтажа	естественное охлаждение, открытое исполнение для монтажа в шкафу

Указанные стандарты и сертификаты приведены согласно каталогу производителя INVT (код документа 66003-00350 20250131, V1.2).

Данные для подбора по уровню гармоник

Конфигурация фильтрации	THDi входного тока
Без фильтра	50–80%
ACL 2%	≤ 50%
ACL 4%	≤ 40%
DCL 8%	≤ 40%
DCL 8% + ACL 4%	≤ 32%
Пассивный фильтр гармоник GDL-H	≤ 5%

Практический вывод для проектирования: если требование к THDi — уровень менее 40%, применяется ACL 4%; при необходимости получить THDi около 32% используется комбинация DCL 8% + ACL 4%; при жёстких требованиях (THDi < 5%, коэффициент мощности 0.95–0.98) применяется пассивный фильтр гармоник GDL-H.

Типоразмерный ряд (3Ф ~400 В, алюминий, UD ≥ 1.5%)

Модель	Ток, А	Индуктивность, мкГн	Масса, кг	Размеры W×D×H, мм
GDL-ACL0035-4AL	35	360	3.29	168 × 140 × 138
GDL-ACL0150-4AL	150	70	12.8	253 × 178 × 148
GDL-ACL0500-4AL	500	27	35.9	293 × 215 × 273
GDL-ACL1000-4AL	1000	14	55	323 × 257 × 350
