53 570 руб.
Генеральный дистрибьютор INVT
Гарантия 2 года
Склады в Москве, Санкт-Петербурге, Новосибирске, Екатеринбурге, Ростове-на-Дону
| Мощность, кВт | 250-280 |
| Напряжение, В | 380 |
| Ток Iном, А | 500 |
| Размеры (ШxВxГ), мм | 290х300х230 |
| Масса, кг | 35,9 |
| Артикул | 11099-00027 |
| Индуктивность, мкГн | 27 |
| Материал | алюминий |

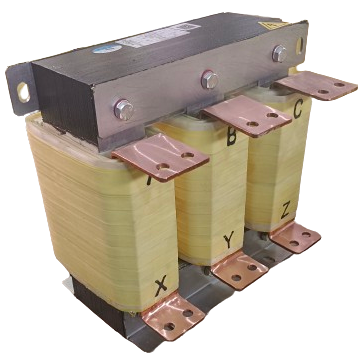

Дроссель GDL-ACL включается в рассечку фаз A, B, C на входе выпрямителя преобразователя частоты (до диодного моста). Функция в схеме электропривода — токоограничение при коммутации, снижение гармонического состава сетевого тока и повышение коэффициента мощности. Относится к группе входных фильтров каталога GDL наряду с DC-дросселями GDL-DCL (звено постоянного тока) и пассивными фильтрами гармоник GDL-H.
Место в структуре электропривода
1. Питающая сеть → входной дроссель GDL-ACL (~400/690 В, 5–1000 А) либо пассивный фильтр гармоник GDL-H (THDi < 5%).
2. Преобразователь частоты: выпрямитель — звено постоянного тока (при необходимости GDL-DCL, =700/1150 В, 45–805 А) — инвертор.
3. Выход инвертора → выходной дроссель GDL-OCL (кабель до 150 м), фильтр du/dt GDL-DUL (до 450 м) или синус-фильтр GDL-OSF (до 1000 м).
4. Конечный узел — электродвигатель.
Структура обозначения
Пример: GDL-ACL 1000-4 AL*
• GDL — серия;
• ACL — категория «входной дроссель»;
• 1000 — номинальный ток, А;
• -4 — напряжение 400/480 В (альтернатива: -6 — 690 В);
• AL — материал обмотки: алюминий (альтернатива: CU — медь);
• характеристика — падение напряжения (например, 2%, 4%).
Технические характеристики
|
Параметр |
Значение |
|
Номинальное напряжение |
3Ф ~400/480 В, 3Ф ~690 В |
|
Частота |
50/60 Гц |
|
Номинальный ток |
5–1000 А |
|
Падение напряжения (UD) |
≥ 1.5%, доступны исполнения 2% и 4% |
|
Материал обмотки |
алюминий (AL) / медь (CU) |
|
Стандарты |
GB/T 1094.6-2011, GB/T 19212.1-2023 |
|
Соответствие |
RoHS, CE |
|
Тип охлаждения и монтажа |
естественное охлаждение, открытое исполнение для монтажа в шкафу |
Указанные стандарты и сертификаты приведены согласно каталогу производителя INVT (код документа 66003-00350 20250131, V1.2).
Данные для подбора по уровню гармоник
|
Конфигурация фильтрации |
THDi входного тока |
|
Без фильтра |
50–80% |
|
ACL 2% |
≤ 50% |
|
ACL 4% |
≤ 40% |
|
DCL 8% |
≤ 40% |
|
DCL 8% + ACL 4% |
≤ 32% |
|
Пассивный фильтр гармоник GDL-H |
≤ 5% |
Практический вывод для проектирования: если требование к THDi — уровень менее 40%, применяется ACL 4%; при необходимости получить THDi около 32% используется комбинация DCL 8% + ACL 4%; при жёстких требованиях (THDi < 5%, коэффициент мощности 0.95–0.98) применяется пассивный фильтр гармоник GDL-H.
Типоразмерный ряд (3Ф ~400 В, алюминий, UD ≥ 1.5%)
|
Модель |
Ток, А |
Индуктивность, мкГн |
Масса, кг |
Размеры W×D×H, мм |
|
GDL-ACL0035-4AL |
35 |
360 |
3.29 |
168 × 140 × 138 |
|
GDL-ACL0150-4AL |
150 |
70 |
12.8 |
253 × 178 × 148 |
|
GDL-ACL0500-4AL |
500 |
27 |
35.9 |
293 × 215 × 273 |
|
GDL-ACL1000-4AL |
1000 |
14 |
55 |
323 × 257 × 350 |
Доступны исполнения на 690 В и в меди, а также промежуточные типоразмеры по току; полные таблицы направляются по запросу.
Рекомендации по выбору выходных фильтров (при подборе комплексного решения)
|
Длина неэкранированного кабеля двигателя |
50–150 м |
150–450 м |
450–1000 м |
|
Длина экранированного кабеля |
30–100 м |
100–230 м |
230–500 м |
|
Тип выходного фильтра |
Выходной дроссель GDL-OCL (падение напряжения 1%) |
Фильтр du/dt GDL-DUL |
Синус-фильтр GDL-OSF |
Консультационная поддержка
Инженеры ООО «Русэлком» помогут подобрать дроссель по мощности и току преобразователя частоты, подготовят габаритные чертежи и данные для проекта, оформят поставку.
