EC-PG707-24 Плата инкремент. энкодера. Платы PG INVT

7 651 руб.

(0)

Cделать заявку

instock Генеральный дистрибьютор INVT

instock Гарантия 2 года

instock Склады в Москве, Санкт-Петербурге, Новосибирске, Екатеринбурге, Ростове-на-Дону

Цена 7 651 руб. за 1 шт с НДС

В корзину Быстрый заказ Сравнение

Бренд	INVT
Размеры (ШxВxГ), мм	70 х 119
Степень защиты	IP20
Артикул	11023-00122

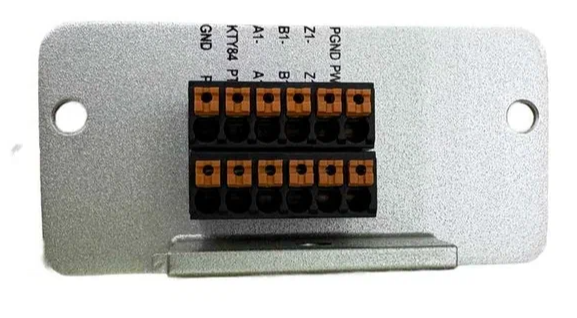

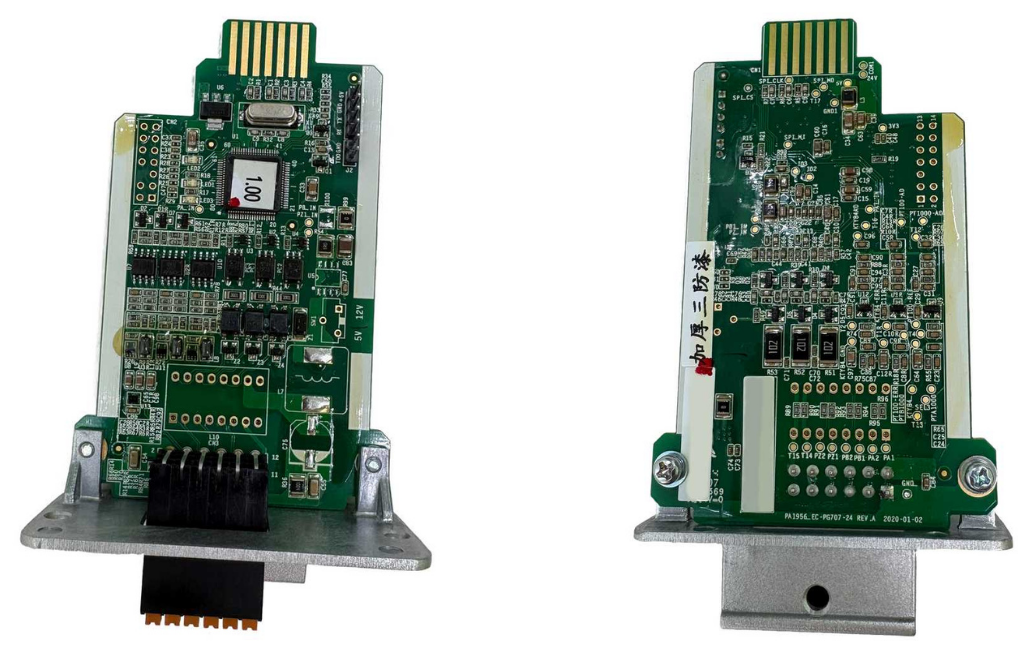

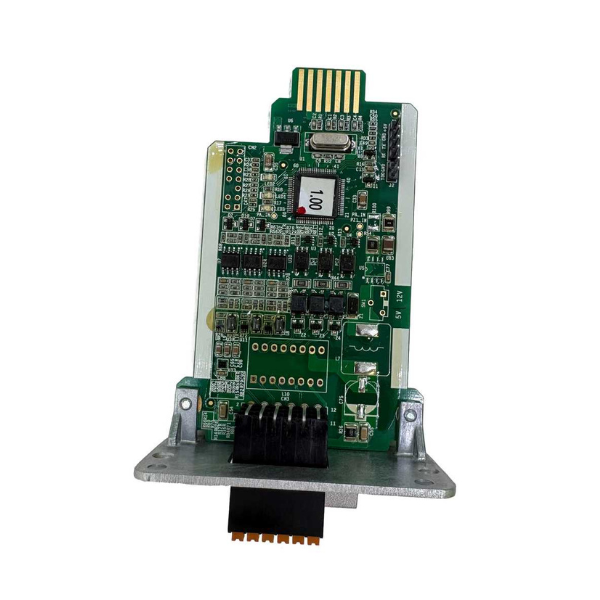

Плата инкрементального энкодера EC-PG707-24 (24V)

для преобразователя частоты INVT GD600

EC-PG707-24 (арт. 11023-00160) — плата PG Multi-function incremental (24V) для частотного преобразователя INVT серии GD600. Данная плата для преобразователя частоты представляет собой модуль адаптера энкодера, расширяющий функциональные возможности ПЧ за счёт добавления режимов управления с датчиком обратной связи.

Плата для частотных преобразователей EC-PG707-24 — это дополнительное устройство (плата расширения), предназначенное для работы с инкрементальными энкодерами. Установка данной платы в преобразователь частоты INVT GD600 позволяет реализовать высокоточное управление электродвигателем с обратной связью по положению и скорости. Применение таких плат для частотных преобразователей особенно востребовано в системах, требующих точного позиционирования и стабилизации скорости вращения.

Технические характеристики

Производитель	INVT
Функционал	Плата расширения
Тип	EC-PG707-24 (аналог EC-PG705-24)
Номинальное напряжение	24 VDC
Интерфейс	Инкрементальный энкодер
Режимы управления	V/F+PG (вольт-частотное + энкодер), SVC+PG (векторное управление + энкодер), TQC+PG (постоянный момент + энкодер), инкрементальный энкодер, дифференциальный энкодер
Ширина	70 мм
Глубина	119 мм
Степень защиты IP	IP20
Рабочая температура	от –10 до +50 °C
Совместимость	Преобразователи частоты INVT серии GD600
Режим	Описание
V/F+PG	Вольт-частотное управление с обратной связью по энкодеру
SVC+PG	Векторное управление без датчика скорости + энкодер
TQC+PG	Режим постоянного момента с обратной связью по энкодеру
Инкрементальный энкодер	Работа с инкрементальными датчиками
Дифференциальный энкодер	Работа с дифференциальными энкодерами

Ключевые возможности

Расширение функционала ПЧ — добавление режимов управления с обратной связью по энкодеру (V/F+PG, SVC+PG, TQC+PG).
Поддержка инкрементальных и дифференциальных энкодеров — плата корректно работает с основными типами датчиков обратной связи.
Высокая точность управления — обеспечение стабильной работы электропривода в задачах позиционирования и поддержания скорости.
Промышленное исполнение — степень защиты IP20, расширенный температурный диапазон от –10 до +50 °C.

Применение

Платы для частотных преобразователей данной серии находят широкое применение в:

крановом и подъёмно-транспортном оборудовании;
станках с ЧПУ и обрабатывающих центрах;
намоточных и размоточных линиях;
экструдерах и конвейерных системах;
любых механизмах, требующих точного контроля скорости и положения.

Как купить плату EC-PG707-24

Приобрести плату для преобразователя частоты INVT GD600, а также получить техническую консультацию по подбору и совместимости можно:

Телефон: +7 (499) 707-15-76
Электронная почта: info@ruselkom.ru

Специалисты компании «Русэлком» помогут подобрать оптимальную плату для частотных преобразователей под ваши задачи, проконсультируют по монтажу и настройке оборудования.

Дополнительная информация

Модель EC-PG707-24 (артикул 11023-00160) функционально совместима с платой EC-PG705-24 и является её современной модификацией для преобразователей частоты INVT GD600. При заказе уточняйте совместимость платы с вашей моделью ПЧ у менеджеров компании.
