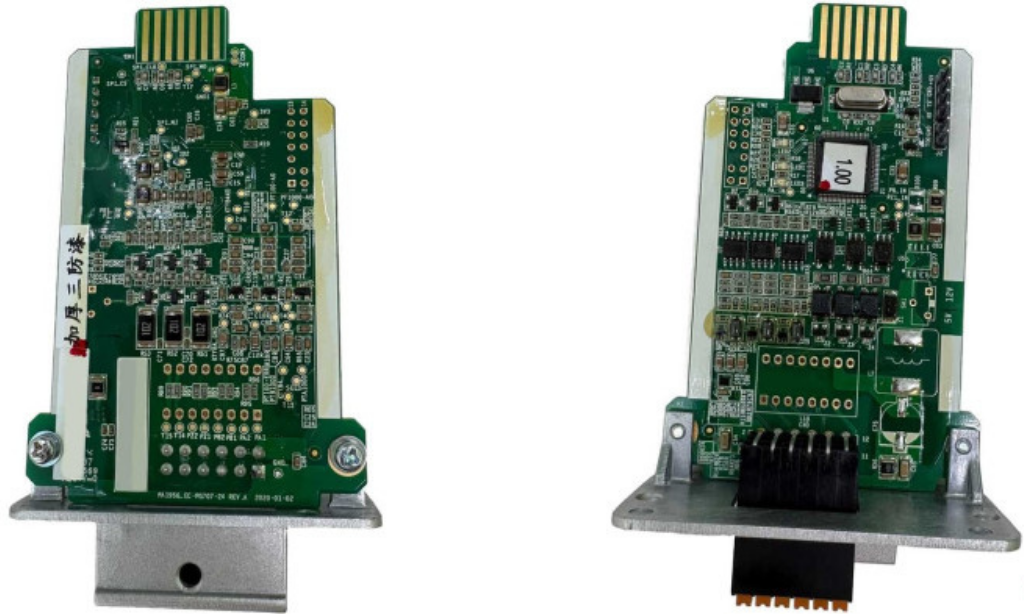

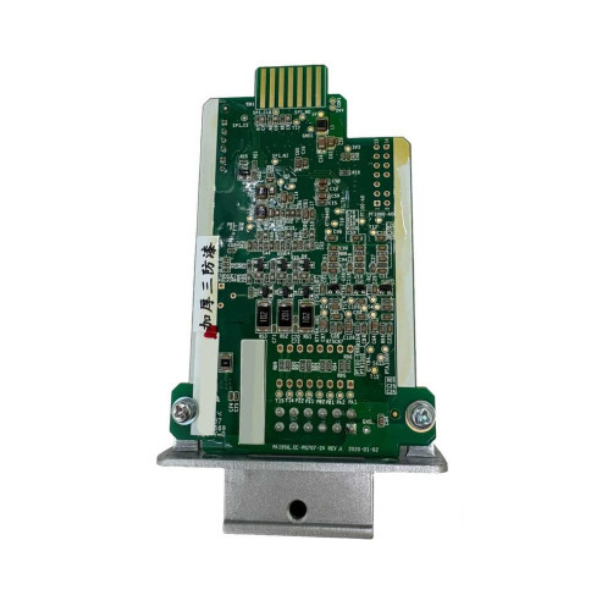

Плата расширения EC-PG708-24

модуль абсолютного кодирования GD600 с интерфейсом SSI (INVT)

Плата для преобразователя частоты EC-PG708-24 — это специализированный модуль адаптера абсолютного энкодера, разработанный компанией INVT для серии преобразователей GD600. Данная плата расширения существенно расширяет функциональные возможности частотного преобразователя, добавляя прецизионное управление с обратной связью по положению через интерфейс SSI (Synchronous Serial Interface).

Ключевое преимущество платы EC-PG708-24 — поддержка абсолютного энкодера, что позволяет преобразователю частоты точно определять положение вала в любой момент времени, в том числе после пропадания питания. Это особенно востребовано в лифтовом оборудовании, крановых механизмах, станках с ЧПУ и других системах, где критически важно позиционирование.

Технические характеристики

Поддерживаемые режимы управления

Плата для частотных преобразователей EC-PG708-24 реализует несколько режимов управления двигателем с обратной связью:

• V/F+PG — вольт-частотное управление с энкодером. Базовый режим, обеспечивающий стабильность скорости при изменении нагрузки.
• SVC+PG — векторное управление без датчика скорости с корректировкой по энкодеру. Повышенная точность без необходимости в датчике на валу двигателя.
• TQC+PG — режим поддержания постоянного момента с обратной связью. Применяется в механизмах, требующих стабильного крутящего момента во всём диапазоне скоростей.
• Поддержка инкрементальных и дифференциальных энкодеров — гибкость при выборе датчика обратной связи.
• Абсолютный энкодер (SSI) — главная особенность платы, обеспечивающая определение абсолютного положения без необходимости поиска нулевой метки.

Где применяется

Платы для частотных преобразователей серии PG-карт востребованы в промышленных системах, где необходимо высокоточное управление положением и скоростью:

• Лифтовое оборудование и подъёмные механизмы
• Крановые установки и тельферы
• Металлообрабатывающие станки с ЧПУ
• Намоточно-размоточные линии
• Упаковочное и фасовочное оборудование
• Конвейерные системы с точным позиционированием

Преимущества

• Точное позиционирование с абсолютным энкодером — не требуется калибровка нуля после отключения питания.
• Совместимость с популярной серией ПЧ GD600 от INVT.
• Широкий температурный диапазон: от -10 до +50 °C.
• Компактные размеры: 70 × 119 мм — лёгкий монтаж внутри корпуса преобразователя.
• Несколько режимов управления для разных задач.

Чтобы получить консультацию или купить плату EC-PG708-24 для преобразователя частоты, свяжитесь с нами:

• Телефон: +7 (499) 707-15-76
• Электронная почта: info@ruselkom.ru

Плата для преобразователя частоты EC-PG708-24 — надёжное решение для модернизации вашего электропривода.
