EC-PC701-02
Плата PLC для преобразователя частоты INVT GD600

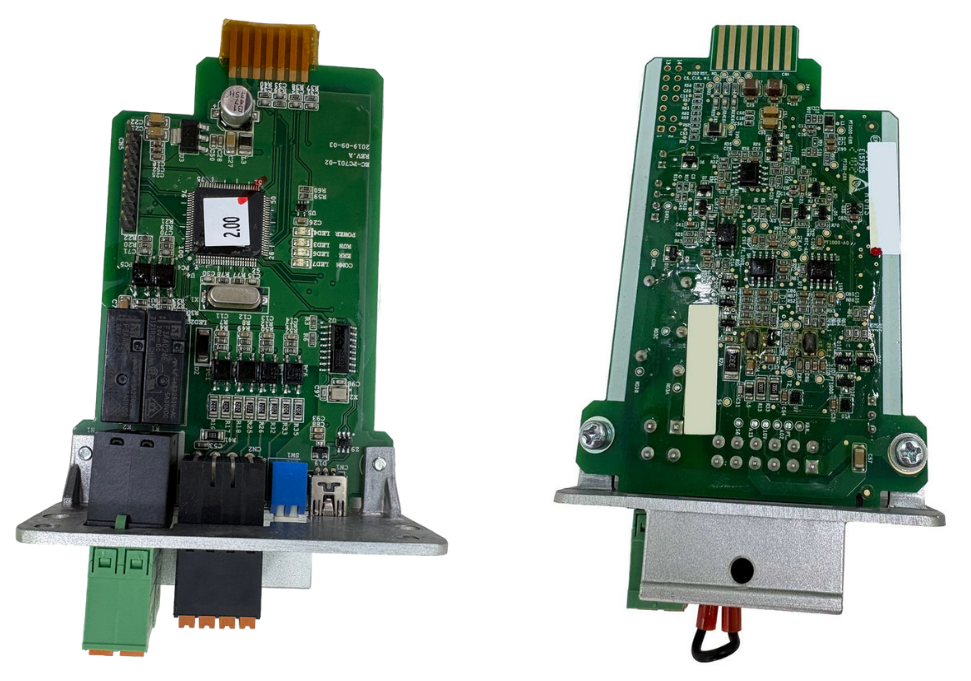

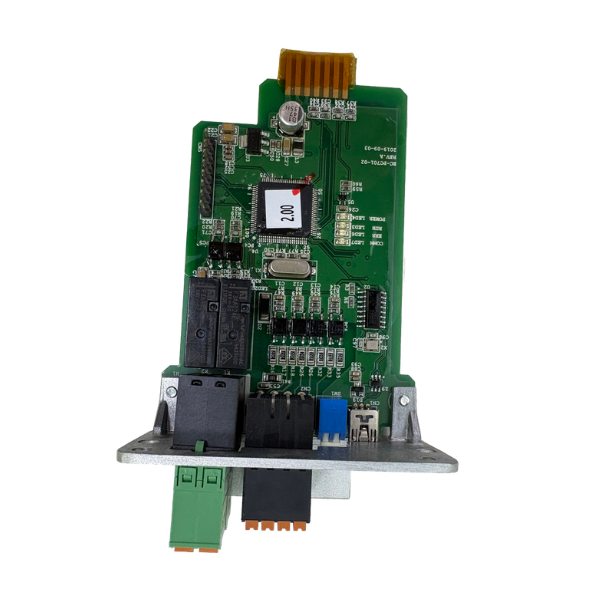

EC-PC701-02 — это специализированная плата для преобразователя частоты INVT серии GD600, реализующая функции программируемого логического контроллера (PLC) на базе среды Autostation. Модуль расширяет возможности частотно-регулируемого привода, позволяя реализовать локальную логику управления без применения внешнего контроллера. Платы для частотных преобразователей данной серии востребованы в промышленной автоматизации, насосных станциях, вентиляционных установках и конвейерных линиях.

Технические характеристики

Функциональные возможности

Плата для преобразователя частоты EC-PC701-02 выполняет роль встроенного PLC и поддерживает широкий перечень языков программирования стандарта МЭК 61131-3, включая:

• LD (релейно-контактные схемы) — привычный формат для инженеров АСУ ТП;
• FBD (функциональные блоковые диаграммы) — наглядное представление алгоритмов;
• SFC (последовательные функциональные схемы) — удобство описания пошаговых процессов;
• IL, ST, CFC — текстовые и смешанные языки для сложных вычислительных задач.

Собственный объём памяти (128 кБ для пользовательских данных и 64 кБ для данных) достаточен для реализации локальных алгоритмов управления: пуск/останов по условию, обработка аварийных сигналов, обмен с внешними устройствами и многое другое.

Преимущества платы расширения EC-PC701-02

• Компактность. Устанавливается непосредственно в корпус преобразователя частоты GD600, не требует дополнительного места в шкафу автоматики.
• Унификация. Использование единой среды Autostation для программирования как ПЧ, так и плат для частотных преобразователей INVT сокращает время на разработку и пусконаладку.
• Надёжность. Промышленное исполнение с диапазоном рабочих температур от −10 до +50 °C и степенью защиты IP20.

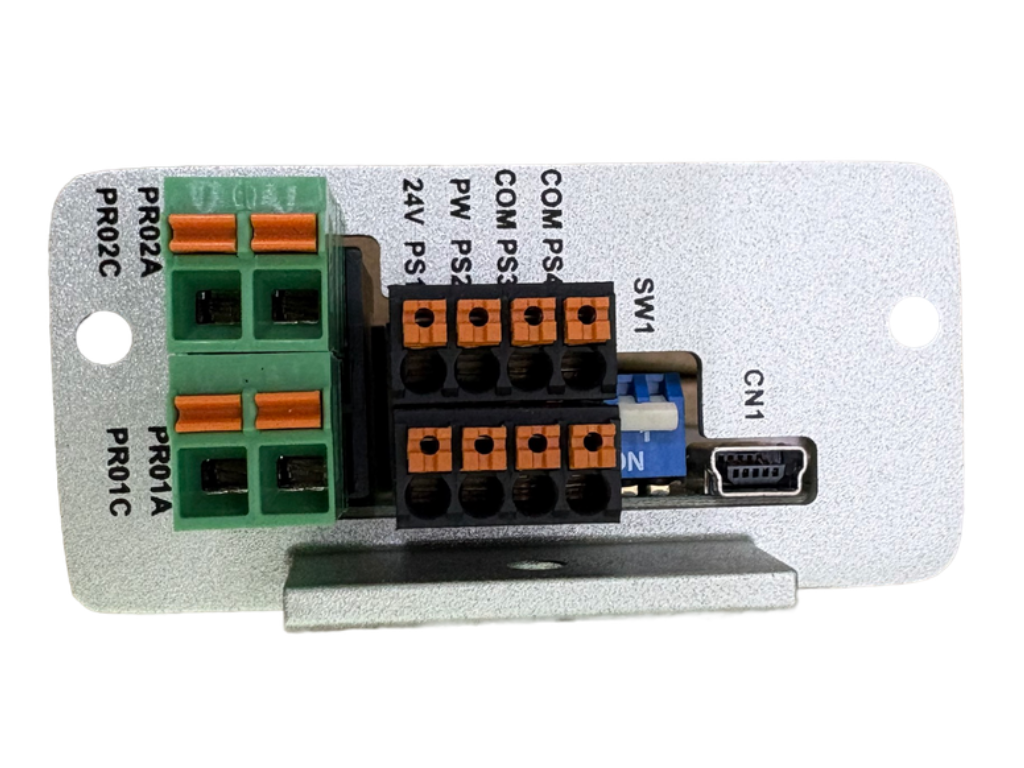

• Гибкость. 4 дискретных входа и 2 релейных выхода позволяют подключить внешние датчики, кнопки, сигнальные лампы и промежуточные реле без дополнительных модулей ввода-вывода.

Применение

Плата PLC для ПЧ INVT GD600 EC-PC701-02 применяется в составе частотно-регулируемого привода при решении таких задач, как:

• управление насосными группами с каскадным включением;
• автоматическое регулирование давления, расхода, температуры;
• позиционирование и простые задачи движения в конвейерных системах;
• реализация защитных блокировок и аварийных алгоритмов;
• обмен данными по промышленным протоколам с верхним уровнем АСУ ТП.

Как заказать плату для преобразователя частоты EC-PC701-02

Вы можете приобрести плату PLC для преобразователя частоты INVT GD600 EC-PC701-02 в компании Русэлком. Для подбора оборудования под конкретные технические требования, уточнения актуальной цены и наличия обращайтесь к нашим специалистам:

• Телефон: +7 (499) 707-15-76
• Эл. почта: info@ruselkom.ru

Наши инженеры помогут подобрать совместимые платы для частотных преобразователей INVT, проконсультируют по программированию в среде Autostation и ответят на любые технические вопросы.
