EC-PG101-24 Плата датчика обратной связи. Платы расширения обратной связи PG INVT

8 644 руб.

(0)

Cделать заявку

instock Генеральный дистрибьютор INVT

instock Гарантия 2 года

instock Склады в Москве, Санкт-Петербурге, Новосибирске, Екатеринбурге, Ростове-на-Дону

Цена 8 644 руб. за 1 шт с НДС

В корзину Быстрый заказ Сравнение

Бренд	INVT
Степень защиты	IP20
Артикул	11023-00004

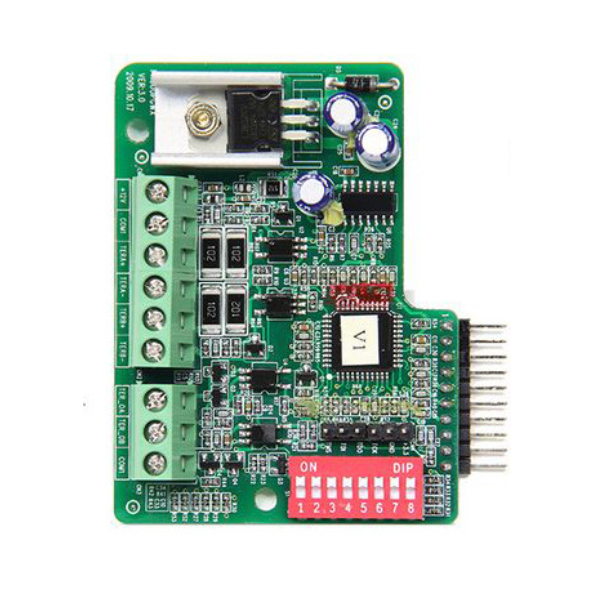

Плата энкодера EC-PG101-24
для ПЧ INVT GD800

Модуль адаптера энкодера EC-PG101-24 — это специализированная плата для преобразователя частоты INVT серии GD800, предназначенная для существенного расширения базового функционала привода. Установка данного модуля позволяет интегрировать в систему датчик обратной связи (энкодер), что обеспечивает максимально точное управление скоростью и моментом электродвигателя в сложных технологических процессах.
Современные платы для частотных преобразователей являются необходимым элементом при модернизации оборудования, требующего строгого позиционирования и синхронизации. EC-PG101-24 гарантирует стабильную передачу сигнала и совместима с широким спектром промышленных энкодеров.

Основные преимущества и особенности

Универсальность подключения: Поддерживает работу с дифференциальными энкодерами, устройствами с открытым коллектором и двухтактными выходами (Push-Pull).
Широкий спектр режимов управления: Позволяет реализовать передовые алгоритмы, включая V/F+PG (вольт-частотное управление с энкодером), SVC+PG (векторное управление с энкодером) и TQC+PG (управление постоянным моментом с энкодером).
Высокая пропускная способность: Диапазон частоты входных сигналов достигает 100 кГц, что позволяет считывать данные без задержек даже на высоких оборотах двигателя.
Гибкость выходных сигналов: Плата оснащена дифференциальным, двухтактным и частотным выходами, а также выходом с открытым коллектором.

Технические характеристики

Производитель: INVT
Тип устройства: Плата расширения (модуль адаптера энкодера)
Напряжение питания: 24В ± 5%
Максимальный потребляемый ток: 350 мА
Входные сигналы: A, B, Z
Диапазон частоты на входе: 0 ~ 100 кГц
Выходная частота: 0 ~ 80 кГц
Выходной диапазон: 1 ~ 256
Выходной импеданс: 70 Ом
Степень защиты: IP20
Диапазон рабочих температур: от -10 °C до +50 °C
Поддерживаемые энкодеры: Инкрементальные, дифференциальные

Применение

Плата расширения EC-PG101-24 идеально подходит для кранового оборудования, лифтовых систем, конвейерных линий, экструдеров и любых других промышленных установок, где требуется замкнутый контур управления (Closed Loop) для компенсации скольжения и удержания крутящего момента на нулевой скорости.
Оформите заказ на модуль энкодера INVT EC-PG101-24 на сайте www.ruselkom.ru, чтобы обеспечить ваше производство надежными и современными решениями в области приводной техники.

Уточняйте актуальные параметры у менеджеров компании Русэлком, тел. +7 (499) 707-15-76
