EC-PG104-05 PG-карта для энкодера. Платы расширения обратной связи PG INVT

15 573 руб.

(0)

Cделать заявку

instock Генеральный дистрибьютор INVT

instock Гарантия 2 года

instock Склады в Москве, Санкт-Петербурге, Новосибирске, Екатеринбурге, Ростове-на-Дону

Цена 15 573 руб. за 1 шт с НДС

В корзину Быстрый заказ Сравнение

Бренд	INVT
Степень защиты	IP20
Артикул	11023-00009

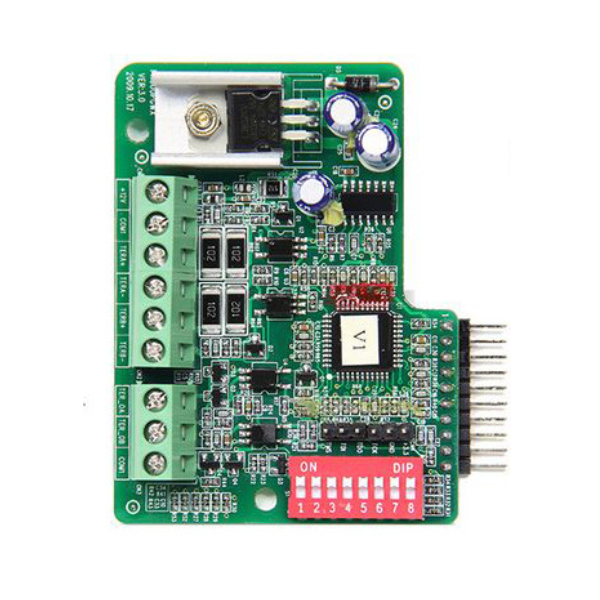

Асинхронная PG-карта для энкодера (5В) INVT EC-PG104-05

Асинхронная плата для преобразователя частоты INVT EC-PG104-05 — это модуль расширения, обеспечивающий приём и обработку сигналов инкрементального энкодера для реализации замкнутого векторного управления электродвигателем. Плата для частотных преобразователей серий CHV180 и CHV190 позволяет организовать высокоточную обратную связь по скорости и положению ротора.

Совместимость

Параметр	Значение
Серии ПЧ	INVT CHV180, CHV190
Тип энкодера	Инкрементальный, с открытым коллектором
Сигналы энкодера	A, B, Z
Напряжение питания энкодера	5 В

Замкнутое векторное управление — использование высокочастотного импульсного сигнала от энкодера в качестве обратной связи для высокоточного векторного управления в замкнутом контуре.
Точность регулирования скорости — при использовании PG-карты достигается точность до ±0,1% от максимальной скорости.
Высокий пусковой момент — до 180% от номинального тока при нулевой скорости (в режиме векторного управления с обратной связью).
Деление выходной частоты — программируемый коэффициент деления от 1 до 256.

Технические характеристики

Скорость отклика входов	0–100 кГц
Выходная частота	0–80 кГц
Типы выходов	Дифференциальный, двухтактный, открытый коллектор, с делением частоты
Выходной импеданс	70 Ом
Питание энкодера	5 В
Поддерживаемые сигналы	A, B, Z (дифференциальные, открытый коллектор, push-pull)

Применение

Данная плата для преобразователя частоты востребована в системах, где требуется прецизионное регулирование скорости и момента:

грузоподъёмное и лифтовое оборудование;
металлообрабатывающие станки;
намоточные и размоточные линии;
экструдеры и конвейерные системы с высокими требованиями к точности;
испытательные стенды электроприводов.

Готовы предоставить дополнительную информацию и рассчитать оптимальное решение для ваших задач.
Звоните — мы на связи. Телефон: +7 (499) 707-15-76
