EC-PG106-05-T Плата датчика обратной связи. Платы расширения обратной связи PG INVT

8 644 руб.

(0)

Cделать заявку

instock Генеральный дистрибьютор INVT

instock Гарантия 2 года

instock Склады в Москве, Санкт-Петербурге, Новосибирске, Екатеринбурге, Ростове-на-Дону

Цена 8 644 руб. за 1 шт с НДС

В корзину Быстрый заказ Сравнение

Бренд	INVT
Степень защиты	IP20
Артикул	11023-00093

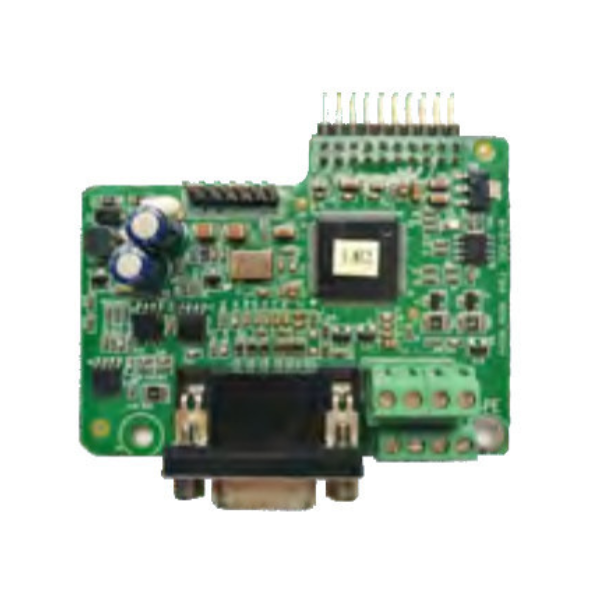

Плата PG EC-PG106-05-T (модуль адаптера энкодера)

для частотных преобразователей INVT GD800, GD380L, GD350, GD300

Плата для преобразователя частоты EC-PG106-05-T — это специализированный модуль расширения, разработанный для преобразователей частоты INVT серий GD800, GD380L, GD350 и GD300. Плата PG устанавливается в слот расширения ПЧ и существенно расширяет функциональные возможности привода, добавляя поддержку обратной связи по положению/скорости от энкодера.

Данная плата для частотных преобразователей INVT является оригинальным заводским модулем и полностью совместима с указанными сериями ПЧ.

Ключевая особенность — поддержка абсолютных энкодеров EnDAT/SSI

Главное преимущество данной платы PG — встроенная поддержка абсолютных энкодеров с интерфейсами EnDAT 2.1/2.2 и SSI. Это делает плату незаменимой для прецизионных систем позиционирования, где требуется сохранение данных о положении вала после отключения питания. Пример совместимого энкодера — Heidenhain ECN 1313 (EnDAT).

Поддерживаемые режимы управления

Платы для частотных преобразователей данной серии обеспечивают следующие режимы:

V/F+PG	Вольт-частотное управление с обратной связью по энкодеру
SVC+PG	Векторное управление без датчика + энкодер
TQC+PG	Управление с постоянным моментом + энкодер
EnDAT/SSI	Прямая работа с абсолютными энкодерами EnDAT и SSI

Технические характеристики

Тип модуля	Плата расширения (плата PG)
Производитель	INVT
Номинальное напряжение питания энкодера	5 В DC (заводская настройка)
Диапазон напряжения питания	4,75 ~ 7 В
Максимальный выходной ток	300 мА
Степень защиты	IP20
Рабочая температура	от -10 °C до +50 °C
Поддерживаемые интерфейсы	EnDAT 2.1/2.2, SSI
Примечание	Модуль расширения EnDAT / Абсолютный энкодер ENDAT/SSI

Применение

Плата для преобразователя частоты EC-PG106-05-T востребована в следующих областях:

Станки с ЧПУ и прецизионное позиционирование
Подъёмно-транспортное оборудование (краны, лифты, тельферы)
Намоточные и размоточные машины
Упаковочное оборудование с точным контролем положения
Конвейерные системы с синхронизацией осей
Тяжёлая промышленность (серия GD800)
