EC-PG805-24-KY Плата датчика обратной связи. Платы расширения обратной связи PG INVT

8 894 руб.

(0)

Cделать заявку

instock Генеральный дистрибьютор INVT

instock Гарантия 2 года

instock Склады в Москве, Санкт-Петербурге, Новосибирске, Екатеринбурге, Ростове-на-Дону

Цена 8 894 руб. за 1 шт с НДС

В корзину Быстрый заказ Сравнение

Бренд	INVT
Степень защиты	IP20
Артикул	11023-00154

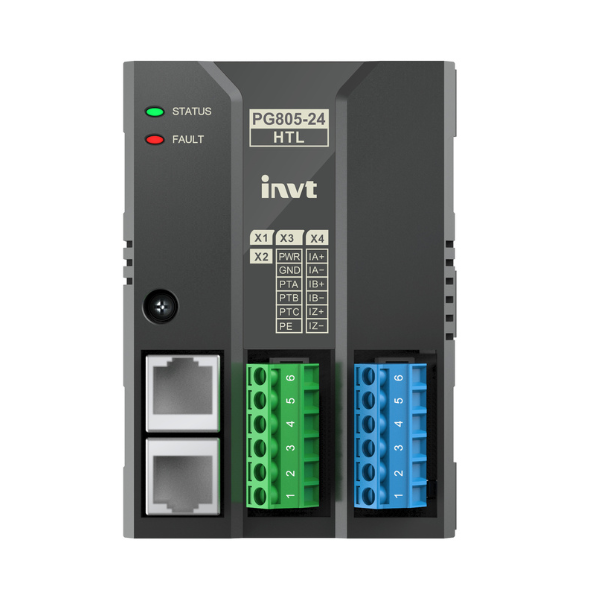

Плата датчика обратной связи INVT EC-PG805-24-KY
с температурным датчиком KY

Плата датчика обратной связи INVT EC-PG805-24-KY — специализированная плата для преобразователя частоты INVT серий GD35, GD350 и совместимых моделей. Представляет собой PG-карту (интерфейсный модуль энкодера), предназначенную для построения систем прецизионного векторного управления в замкнутом контуре. Обеспечивает контроль скорости и положения вала электродвигателя в реальном времени.

Данная плата для частотного преобразователя относится к обновлённой серии модулей расширения ПЧ INVT и выделяется наличием встроенного канала термоконтроля двигателя.

Ключевые особенности

Поддержка инкрементальных энкодеров — работа со стандартными датчиками обратной связи (HTL / Push-pull) с уровнем сигнала 24 В, что гарантирует высокую помехоустойчивость даже на протяжённых кабельных трассах.
Интегрированный термоконтроль (KY) — наличие выделенного канала для подключения датчика температуры обмоток двигателя (KTY84, PTC, PT100). Позволяет преобразователю частоты осуществлять прямой мониторинг перегрева без дополнительных внешних реле и модулей.
Широкая совместимость — плата расширения разработана для ПЧ INVT серий GD35 и GD350, подходит для модернизации действующих приводных систем.

Технические характеристики

Тип изделия	Плата расширения (PG-карта)
Производитель	INVT
Тип поддерживаемого энкодера	Инкрементальный (HTL / Push-pull), 24 В
Режимы управления	V/F+PG, SVC+PG, TQC+PG, абсолютный энкодер
Канал термоконтроля	KY (KTY84 / PTC / PT100)
Степень защиты	IP20
Рабочая температура	–10…+50 °C
Совместимые серии ПЧ	GD35, GD350 и аналогичные

Режимы управления

Платы для частотных преобразователей серии EC-PG открывают доступ к следующим режимам:

V/F+PG — вольт-частотное управление с обратной связью по энкодеру;
SVC+PG — векторное управление с датчиком скорости (замкнутый контур);
TQC+PG — режим постоянного момента с энкодером;
Абсолютный энкодер — позиционирование вала с высокой точностью;
KY — мониторинг температуры обмоток двигателя.

Область применения

Плата датчика обратной связи INVT EC-PG805-24-KY востребована в приводах, требующих высокой точности регулирования:

Крановое и подъёмно-транспортное оборудование;
Станки с ЧПУ и позиционные системы;
Экструдеры, намоточные и размоточные линии;
Конвейерные системы с синхронизацией скоростей;
Тяжёлые режимы с риском перегрева двигателя (благодаря каналу KY).
